Чугунная платформа
Чугунные платформы являются основными эталонными измерительными приборами в таких областях, как механическая обработка, прецизионная диагностика, сборка оборудования, испытания, тестирование и метрология.
Описание
маркер
Описание продукта
Чугунные платформы являются основными эталонными измерительными приборами в таких областях, как механическая обработка, прецизионная диагностика, сборка оборудования, испытания, тестирование и метрология. Они соответствуют действующему национальному стандарту GB/T 22095-2008 для чугунных платформ, а также прошли сертификацию по системе управления качеством ISO 9001 и сертификацию безопасности ЕС (CE).

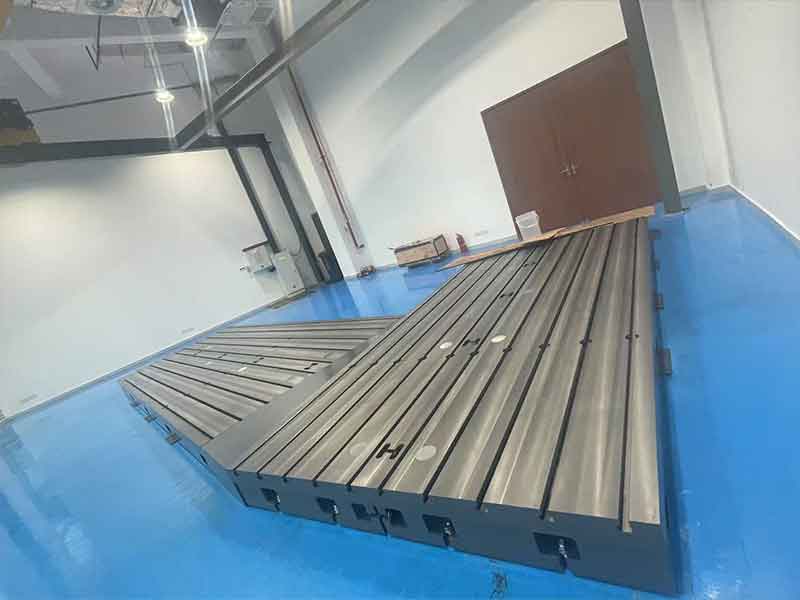

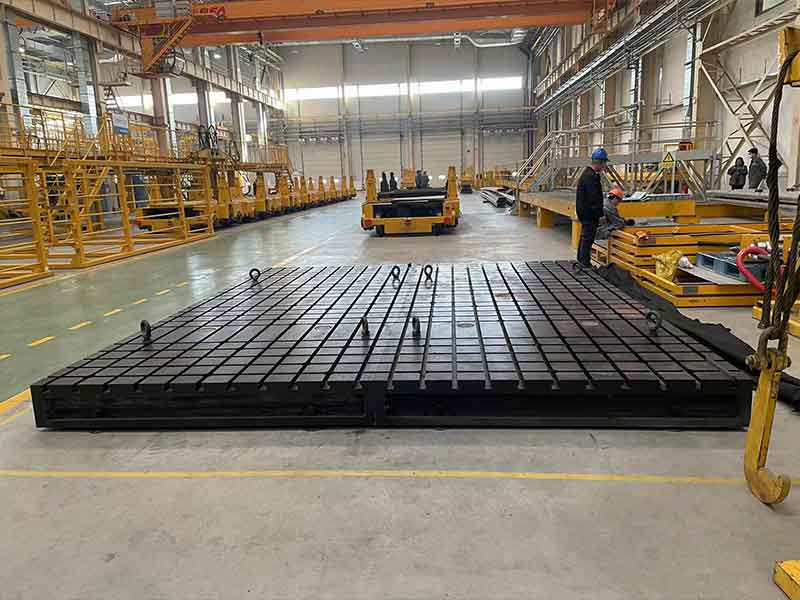

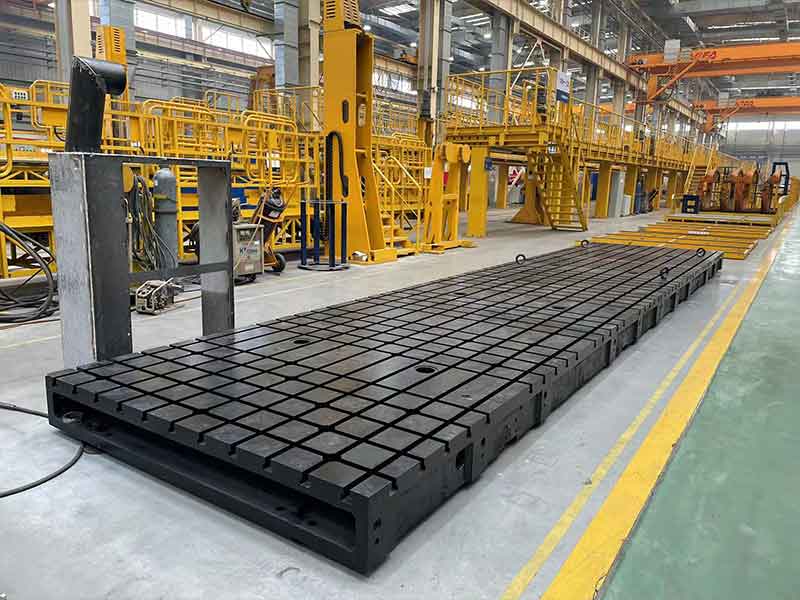

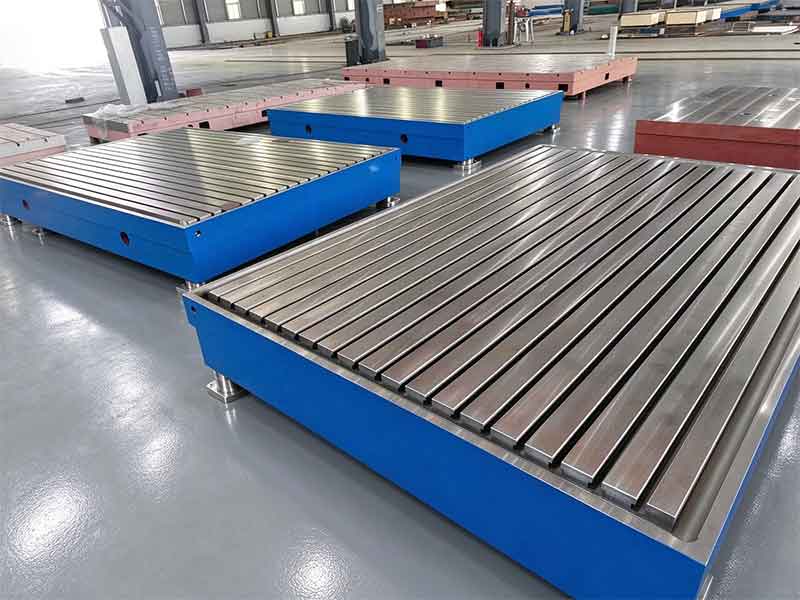

Изделие имеет цельную коробчатую конструкцию с нижними рёбрами жёсткости, обладает достаточной общей жёсткостью и высокой несущей способностью, что эффективно предотвращает деформацию и снижение точности при длительной эксплуатации. Рабочая поверхность может быть изготовлена на заказ в прямоугольном, квадратном, круглом и других исполнениях в соответствии с фактическими условиями эксплуатации, что обеспечивает адаптацию к разнообразным рабочим сценариям. Оборудование изготавливается из высококачественного сырья: серого чугуна HT200–300, высокопрочного чугуна с шаровидным графитом QT400–600, литой стали ZG25–45. Классы точности — от 0 до 3. Материал проходит профессиональную плавку и обработку старением, что полностью снимает внутренние напряжения литья и значительно повышает износостойкость, сопротивление сжатию и общую размерную стабильность платформы.

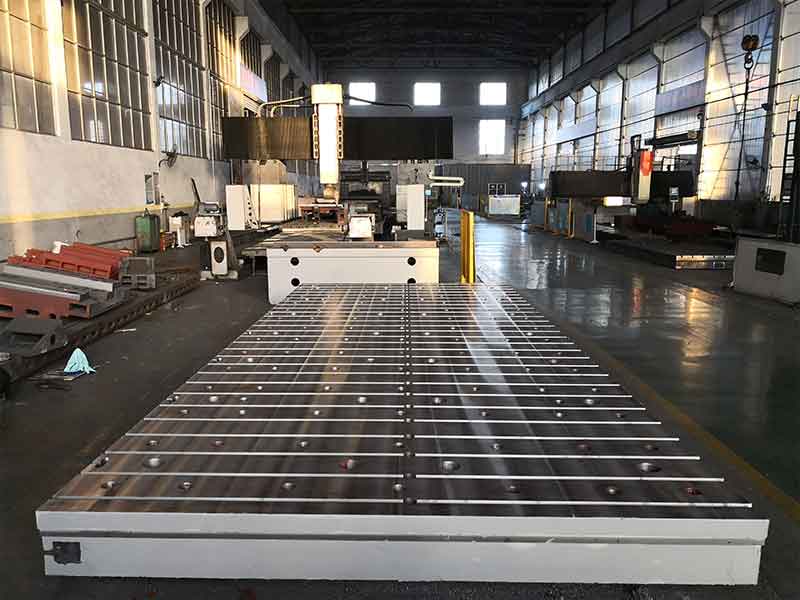

В технологическом процессе рабочая поверхность платформы обрабатывается методом прецизионного шабрения или чистового фрезерования. Рабочая поверхность отличается высокой чистотой и минимальной погрешностью плоскостности, а точность базы стабильна и надёжна. Кроме того, по требованию пользователя могут быть обработаны В-образные, Т-образные, У-образные пазы, пазы типа «ласточкин хвост», круглые и продолговатые отверстия и другие элементы, что облегчает позиционирование заготовок, фиксацию приспособлений и калибровку деталей и подходит для различных операций разметки, контроля, сборки и испытаний, обладая высокой практичностью.

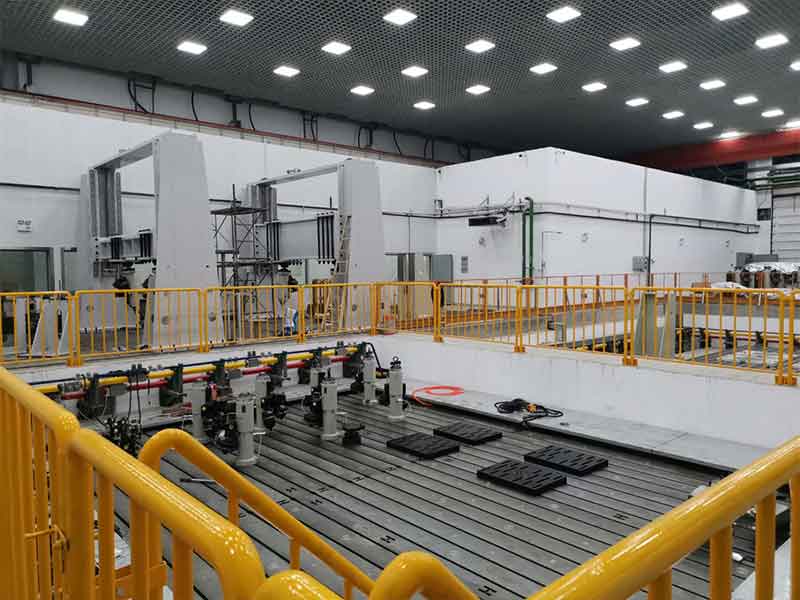

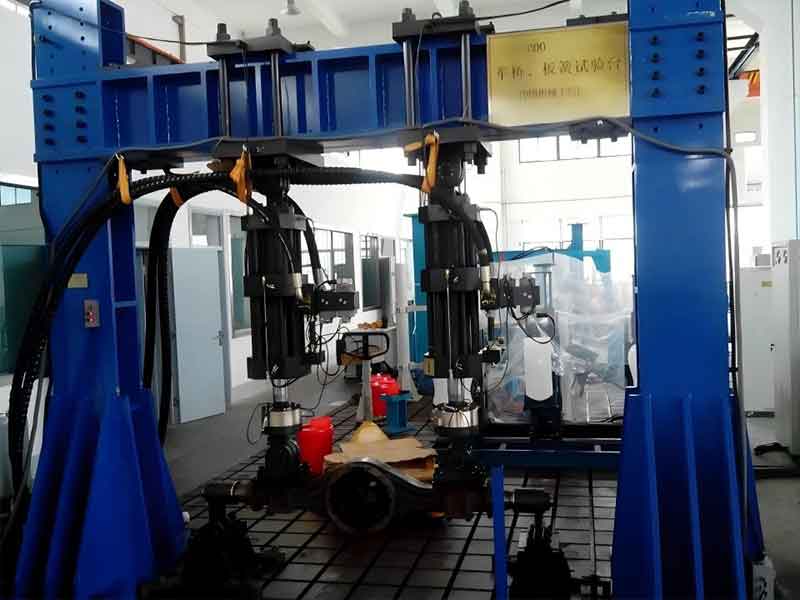

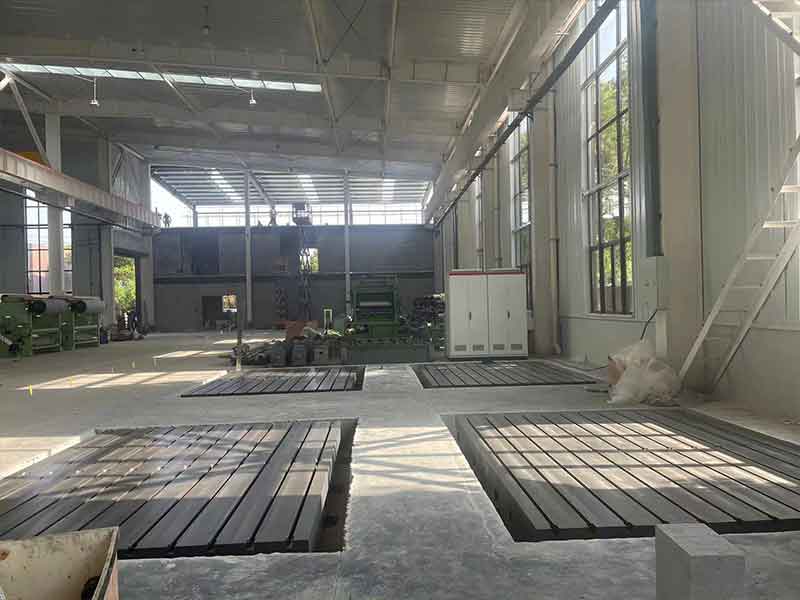

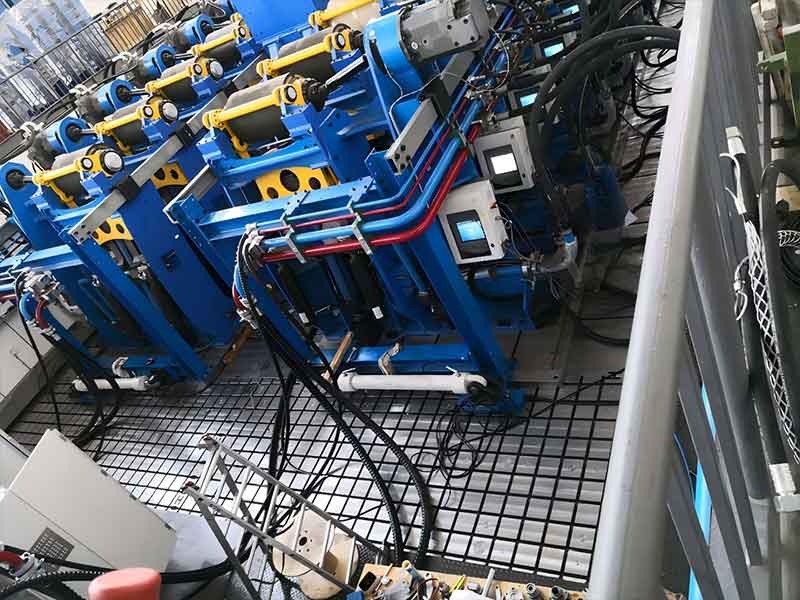

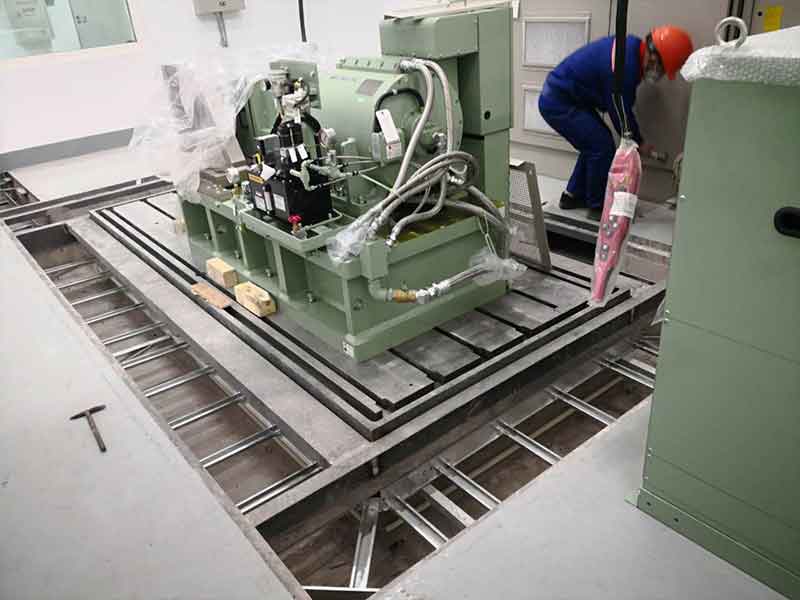

Данная платформа в основном применяется для прецизионного контроля заготовок, разметки размеров, сборки оборудования, испытательных измерений и других работ. Помимо обычной механической обработки, она широко используется в лабораториях координатных измерений, на высокоскоростных железных дорогах, в ветроэнергетике, автомобилестроении и других высокотехнологичных прецизионных отраслях. Для обеспечения точности оборудования и срока службы при монтаже необходима точная выверка по уровню, гарантирующая равномерное распределение нагрузки по всем опорам и исключающая потерю точности из-за неравномерной локальной нагрузки, что обеспечивает стабильную и точную базовую поддержку для различных прецизионных промышленных операций.
| Марка и модель
Д×Ш (мм) |
Класс точности | ||
| Класс 1 | Класс 2 | Класс 3 | |
| Допуск плоскостности | |||
| 200*200 | 7 | ||
| 300*200 | 8 | 14 | 27 |
| 300*300 | 8 | 15 | 30 |
| 300*400 | 8 | 15 | 30 |
| 400*400 | 8.5 | 16 | 32 |
| 400*500 | 9 | 17 | 34 |
| 400*600 | 10 | 18 | 35 |
| 500×500 | 10 | 19 | 37 |
| 500×600 | 10 | 19 | 37 |
| 500×800 | 11 | 19 | 39 |
| 600×800 | 11 | 21 | 43 |
| 600×900 | 11.5 | 22 | 44 |
| 1000×750 | 12.5 | 23 | 46 |
| 1000×1000 | 13.5 | 25 | 50 |
| 1000×1200 | 14 | 27 | 54 |
| 1000×1500 | 16 | 29 | 58 |
| 1000×2000 | 18.5 | 32 | 63 |
| 1500×2000 | 20 | 37 | 74 |
| 1500×2500 | 22.5 | 40 | 80 |
| 1500×3000 | 25 | 45 | 90 |
| 2000×2000 | 22 | 44 | 88 |
| 2000×3000 | 27 | 53 | 106 |
| 2000×4000 | 32 | 64 | 127 |
| 2000×5000 | 37 | 75 | 150 |
| 2000×6000 | 43 | 86 | 172 |
| 2000×7000 | --- | 97 | 194 |
| 2000×8000 | --- | 109 | 218 |
| 2500×3000 | --- | 57 | 114 |
| 2500×4000 | --- | 67 | 133 |
| 2500×5000 | --- | 77 | 154 |
| 2500×6000 | --- | 88 | 176 |
| 2500×7000 | --- | 99 | 198 |
| 2500×8000 | --- | 110 | 221 |
| 3000×3000 | --- | 61 | 122 |
| 3000×4000 | --- | 70 | 140 |
| 3000×5000 | --- | 80 | 160 |
| 3000×6000 | --- | 90.5 | 181 |
| 3000×7000 | --- | 101 | 203 |
| 3000×8000 | --- | 112.5 | 225 |
| 4000×4000 | --- | 78 | 156 |
| 4000×5000 | --- | 87 | 174 |
| 4000×6000 | --- | 96.5 | 193 |
| 4000×7000 | --- | 107 | 213.5 |
| 4000×8000 | --- | 117 | 235 |
| ※Нестандартное изготовление по запросу | |||
