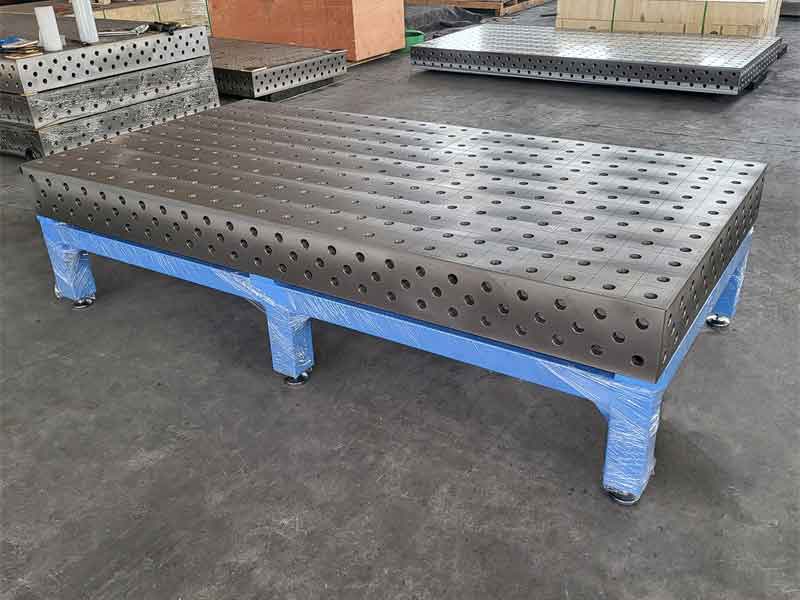

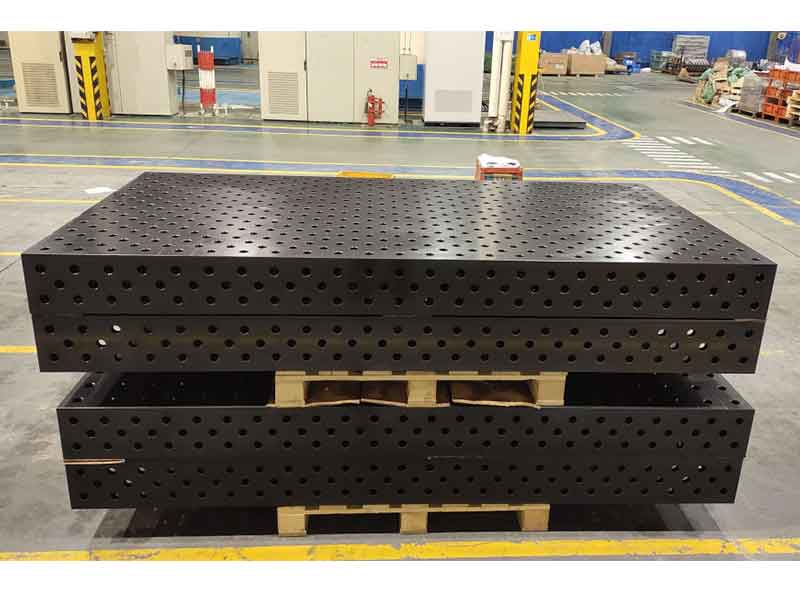

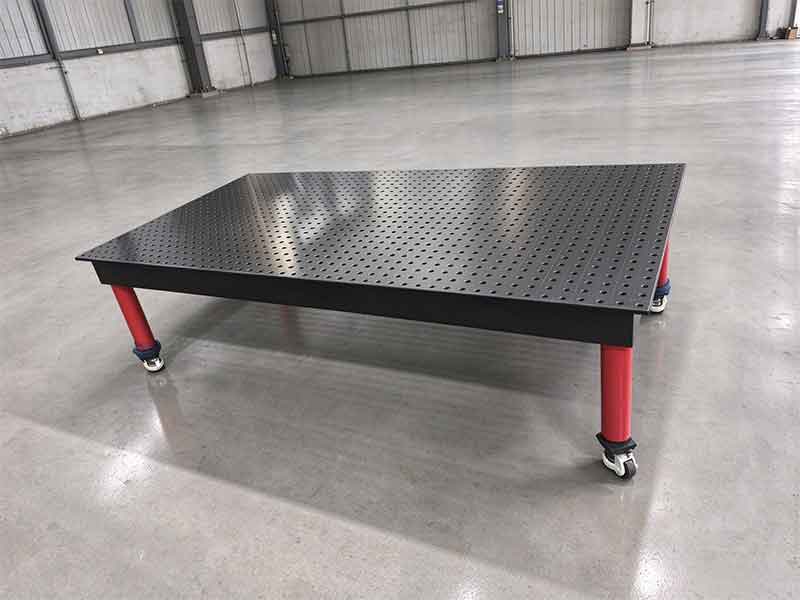

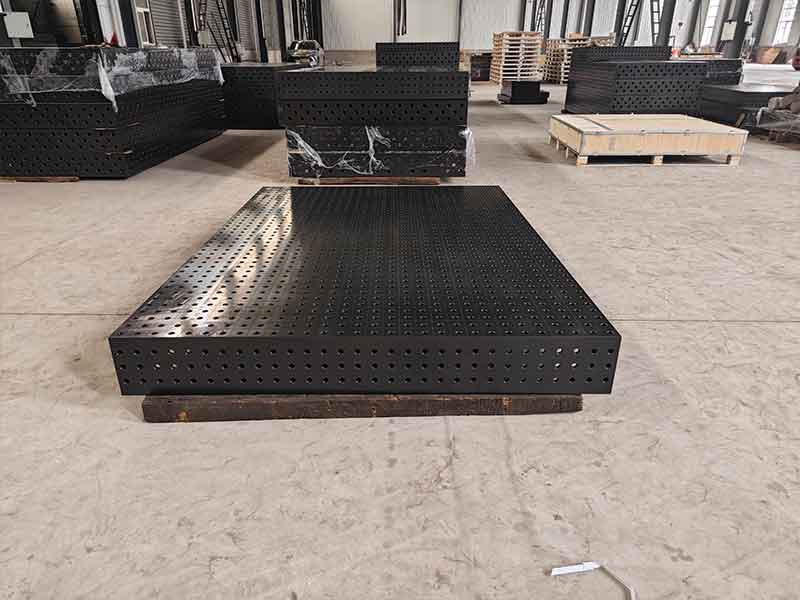

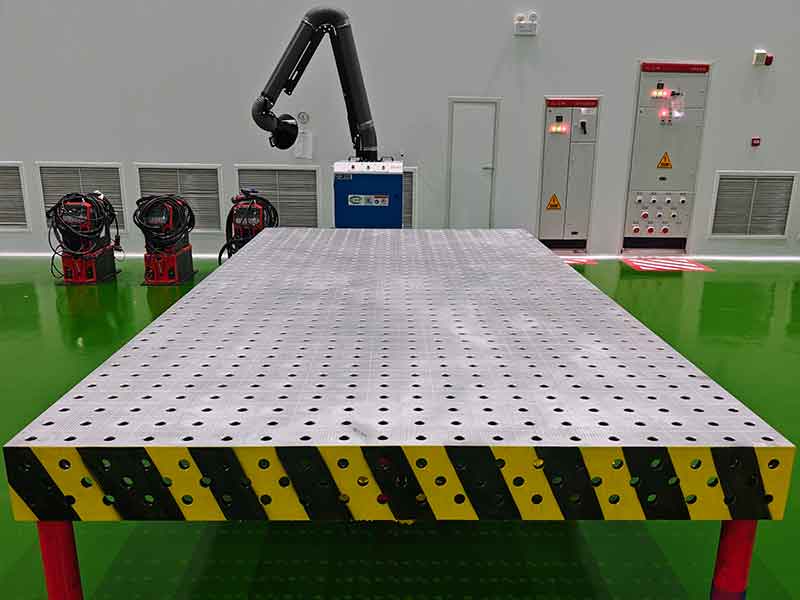

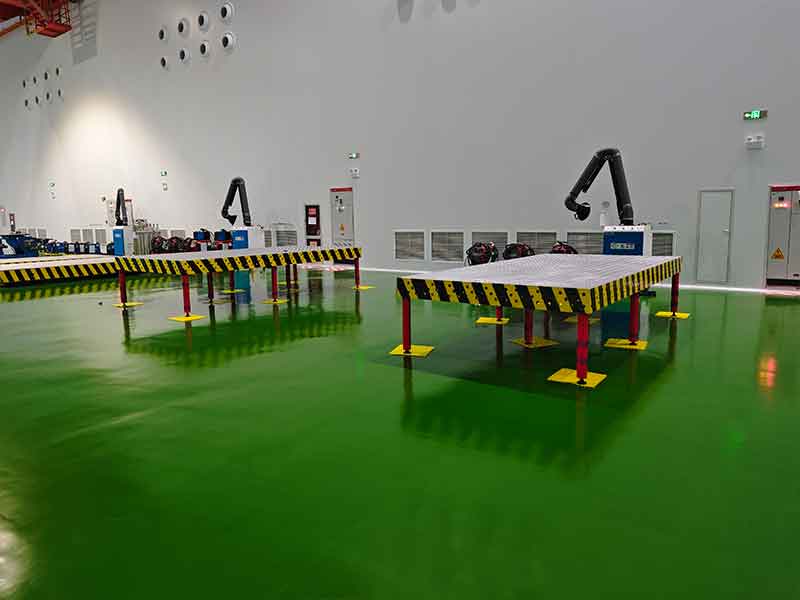

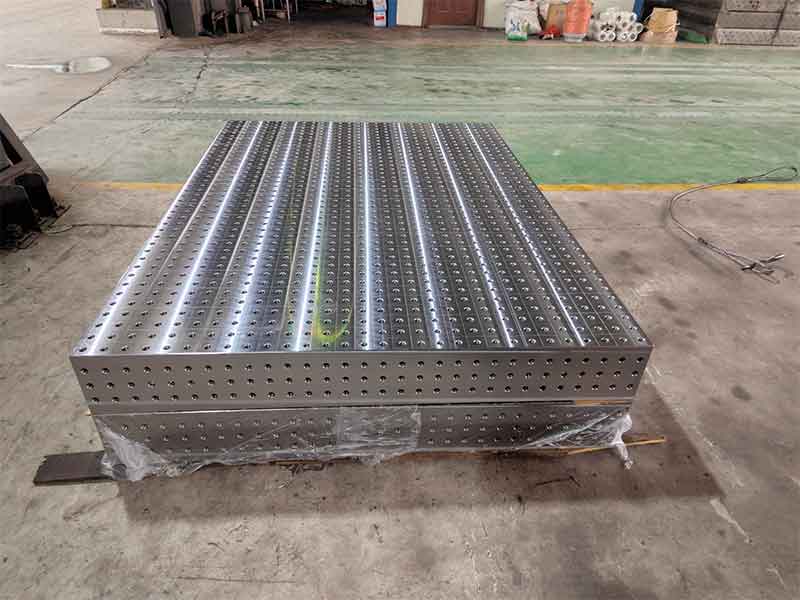

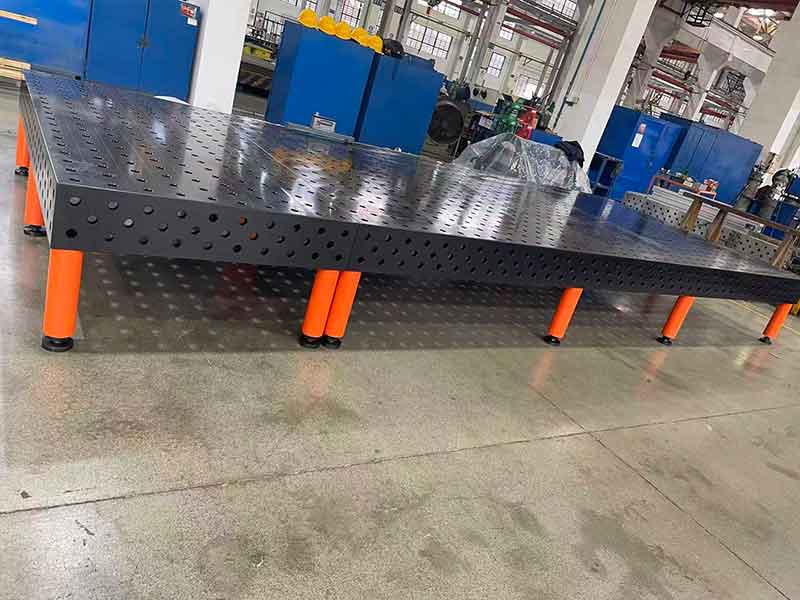

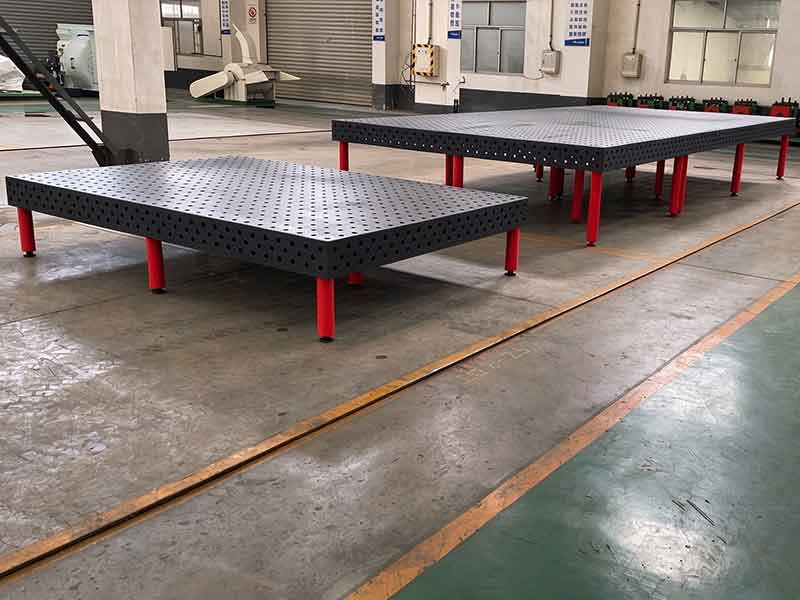

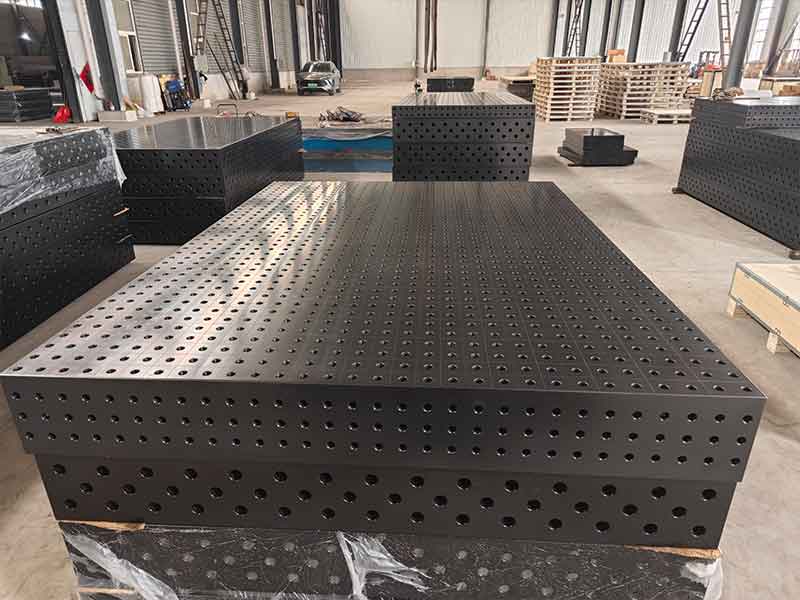

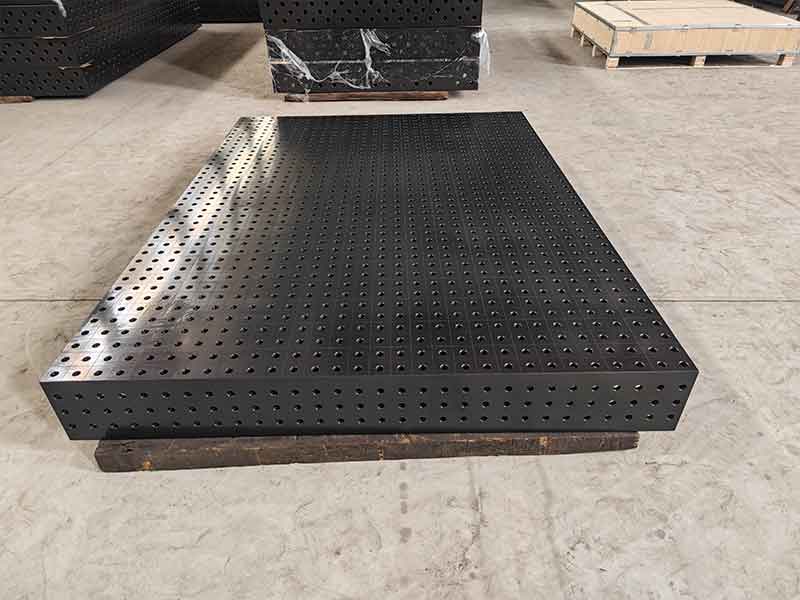

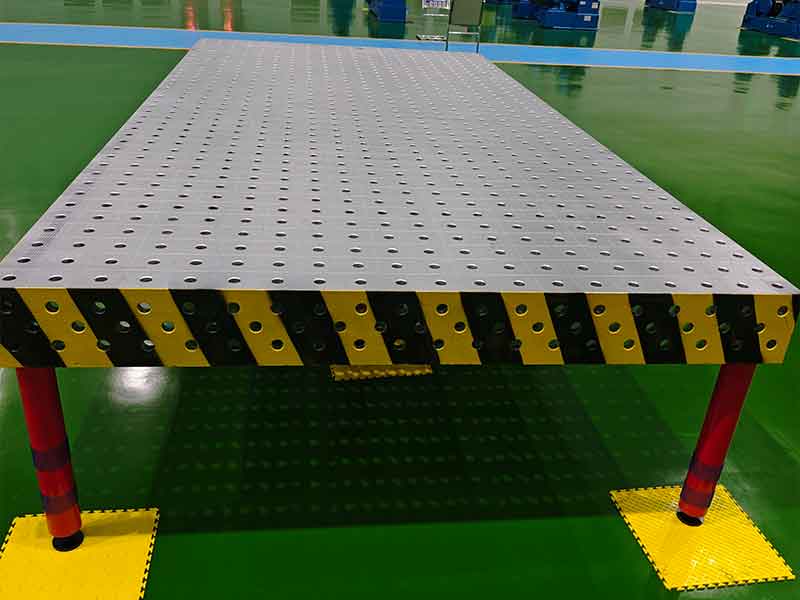

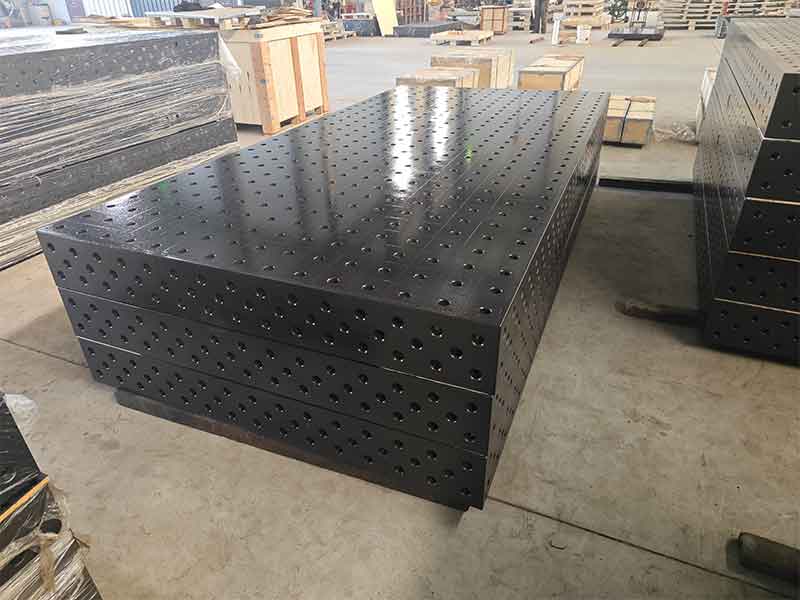

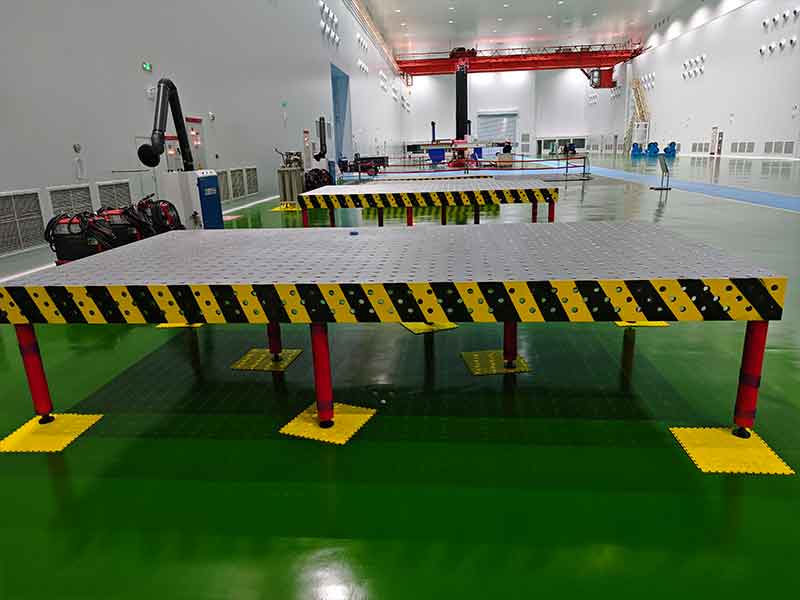

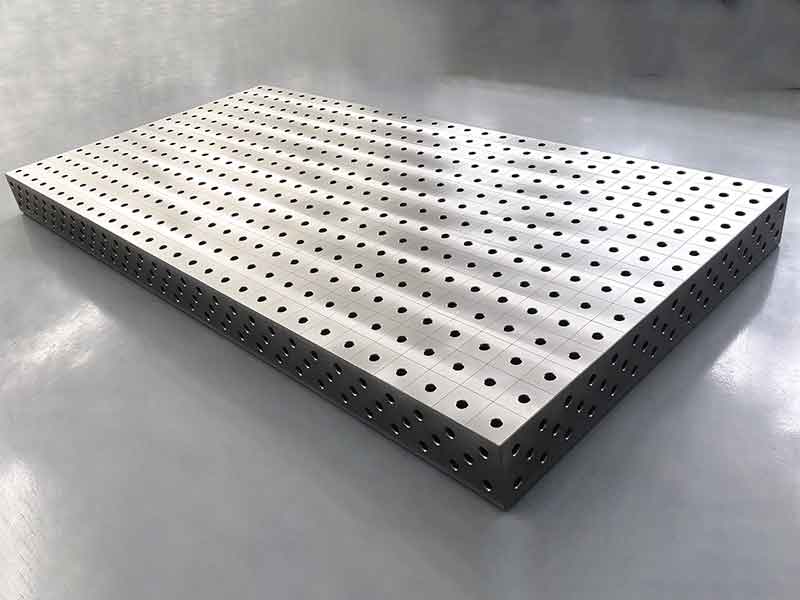

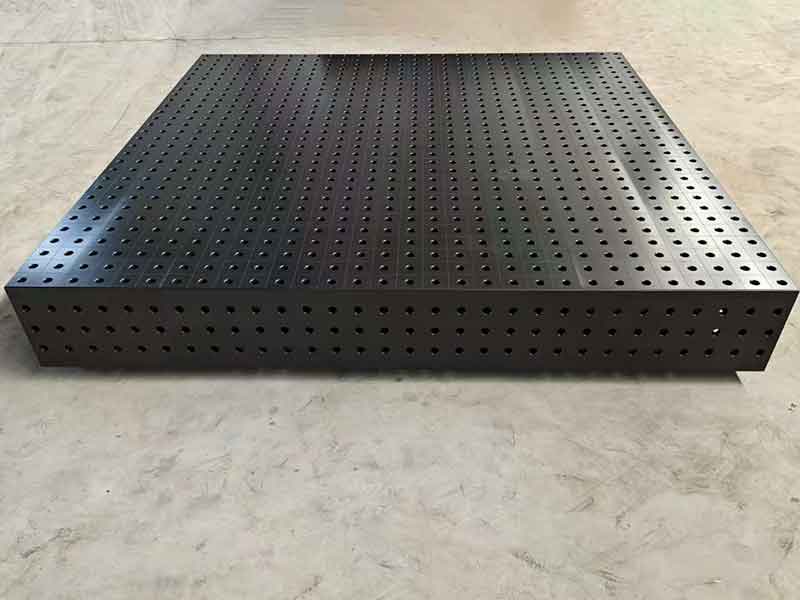

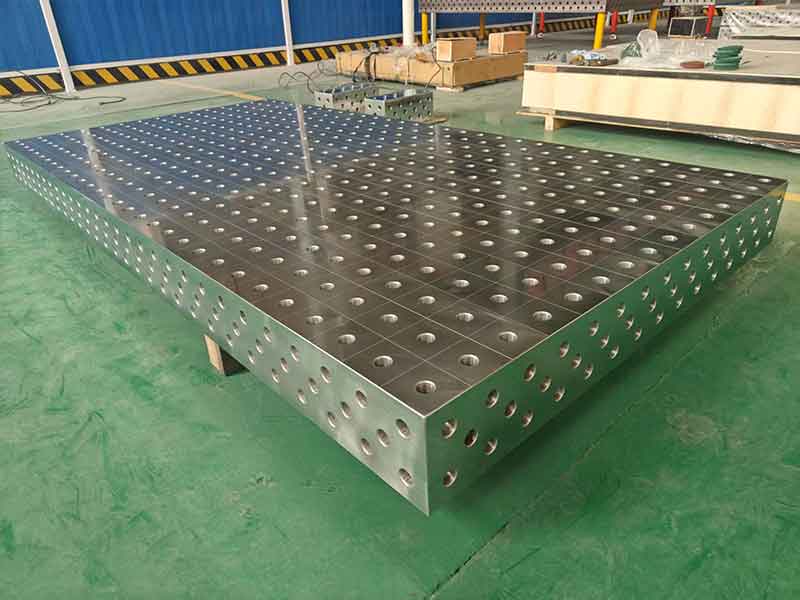

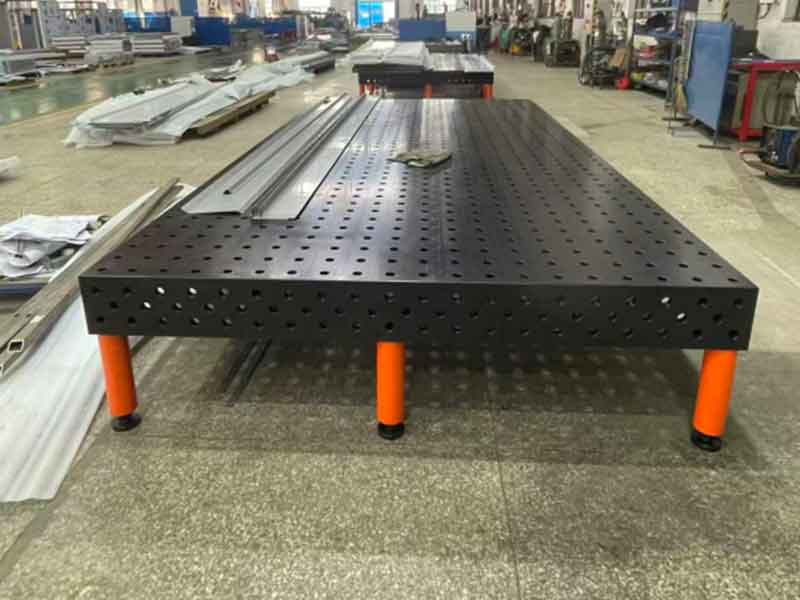

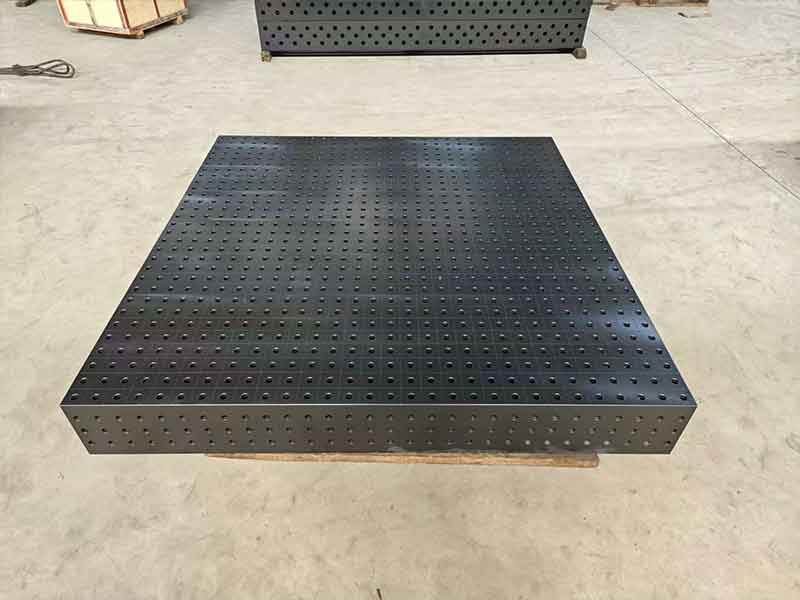

Трёхмерная Гибкая Сварочная Платформа
Трехмерные гибкие сварочные платформы изготавливаются из двух основных материалов: чугуна и стали. Благодаря конструкции с нижними ребрами жесткости они отличаются общей прочностью и долговечностью, не подвержены деформации и подходят в качестве высокоточных модульных эталонных платформ для сварочного оборудования в различных отраслях промышленности.
Описание
маркер
Описание продукта
Трехмерные гибкие сварочные платформы изготавливаются из двух основных материалов: чугуна и стали. Благодаря конструкции с нижними ребрами жесткости они отличаются общей прочностью и долговечностью, не подвержены деформации и подходят в качестве высокоточных модульных эталонных платформ для сварочного оборудования в различных отраслях промышленности. Размеры отверстий: серия 28 с шагом между отверстиями 100±0,05 мм, серия 16 с шагом между отверстиями 50±0,05 мм. На поверхности нанесены координатные линии с шагом 100×100 или 50×50. Широко применяются в таких отраслях промышленности, как обработка стальных конструкций, производство кузовов автомобилей, железнодорожный транспорт, строительная техника, сосуды под давлением, роботизированная сварка, обработка листового металла, монтаж трубных фланцев, а также в производстве тканей и пластмасс.
Точность: при сосредоточенной нагрузке на 1 м² деформация ≤ 0,50 мм, при равномерно распределённой нагрузке — всего 0,024 мм; допуск на положение центра установочного отверстия ≤ 0,05 мм, что удовлетворяет требованиям различных видов прецизионной сварки и сборки; благодаря разметочным линиям на рабочей поверхности можно быстро позиционировать оснастку без вспомогательных измерительных инструментов.

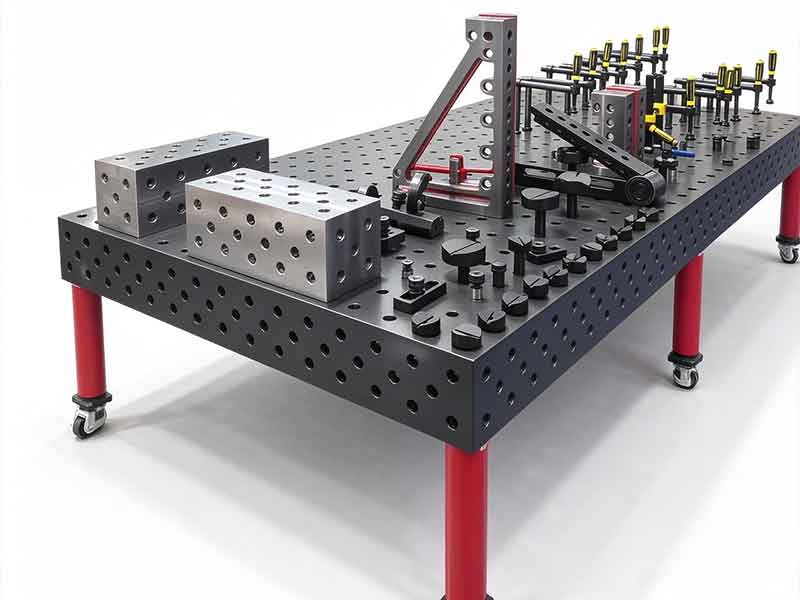

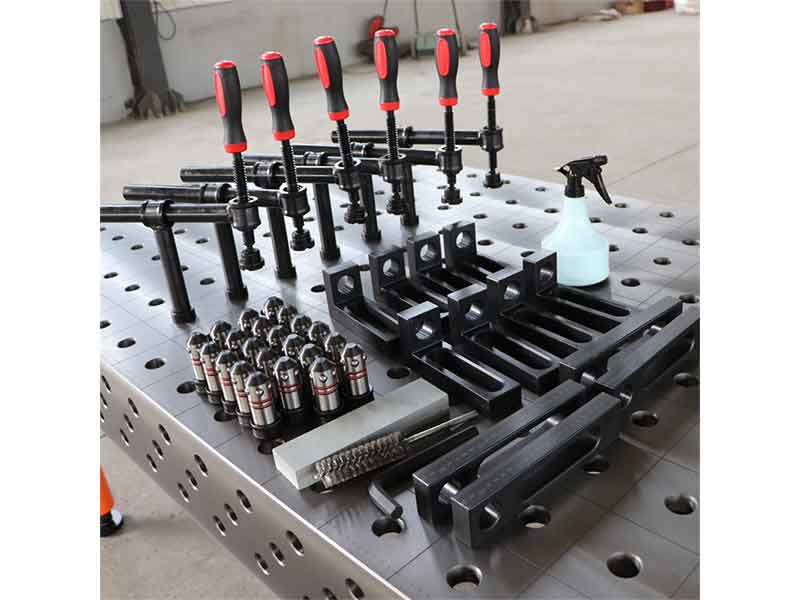

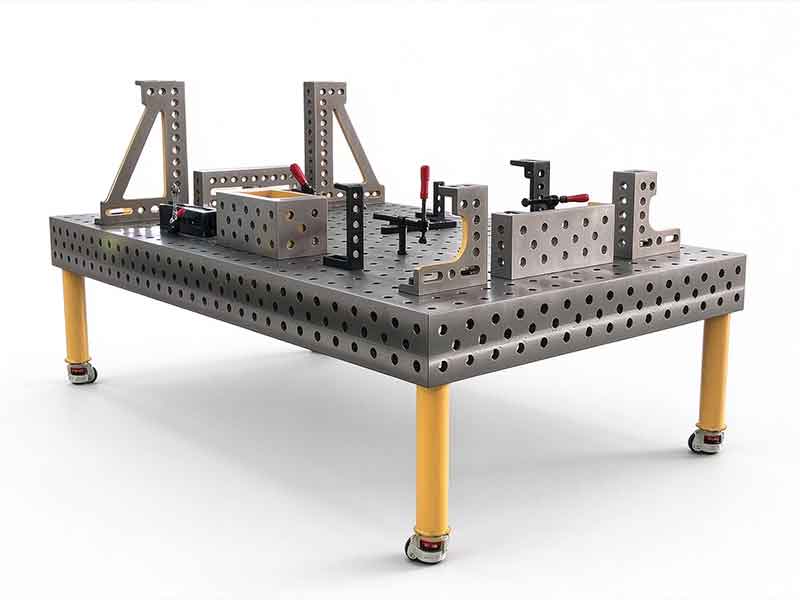

Модульность и гибкость: платформа поддерживает расширение по пяти плоскостям, обеспечивает свободную регулировку заготовки по трём осям X, Y, Z; благодаря модульным комбинациям гибко выполняются операции закрепления и точной настройки; универсальность чрезвычайно высока.
Экономичность и повторяемость: при переналадке продукции не требуется создавать новую специальную оснастку; при повреждении отдельного элемента его можно заменить отдельно, без списания всего изделия, что значительно снижает производственные и эксплуатационные затраты.

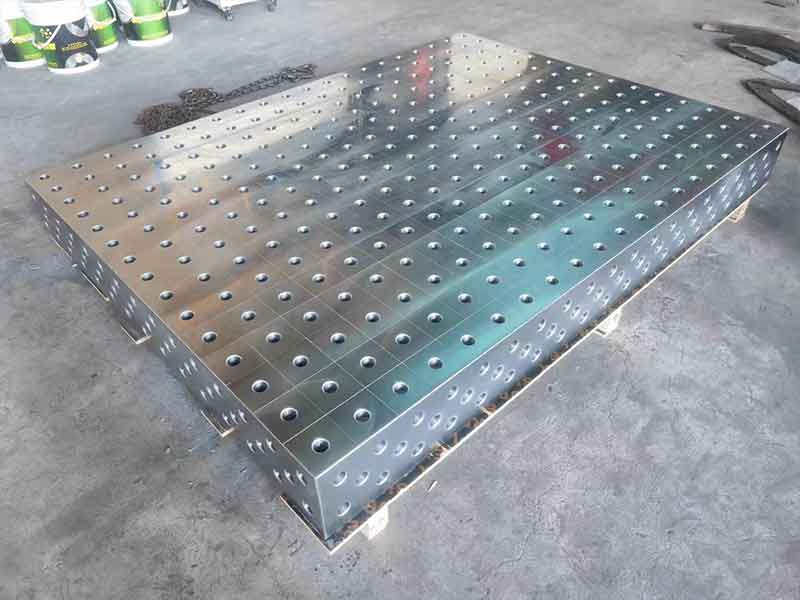

Трёхмерная гибкая сварочная платформа (азотирование): рабочая поверхность может подвергаться упрочняющей обработке методом газового азотирования, что значительно повышает твёрдость и износостойкость, предотвращает налипание шлака, защищает от ржавчины и коррозии; подходит для длительных тяжёлых сварочных работ. Рабочая поверхность и отверстия обрабатываются антикоррозионными и смазочными составами, что эффективно продлевает срок службы оборудования.

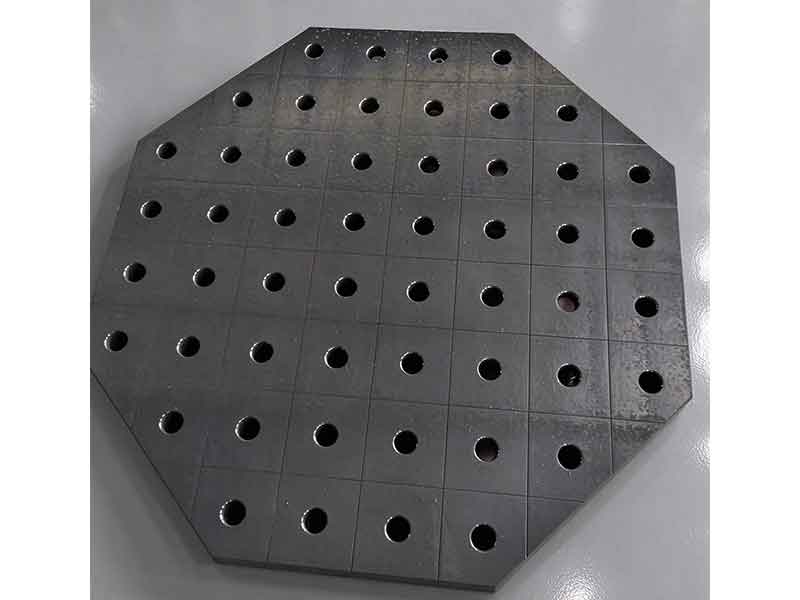

Обычные трёхмерные платформы подходят для обычных сложных условий эксплуатации; подъёмная трёхмерная платформа оснащена электрогидравлическим подъёмным механизмом, позволяющим одним нажатием регулировать высоту и выравнивать платформу, подходит для фасонных деталей, крупных и малых заготовок с большой или малой высотой и смешанного производства; трёхмерная гибкая восьмиугольная платформа обеспечивает многостороннее расширение и подходит для сварки в связке с роботизированным позиционером; двумерная гибкая платформа специально разработана для простой плоской сварки, отличается оптимальным соотношением цена–качество и удовлетворяет разнообразные и дифференцированные потребности предприятий в сварочной оснастке.
Трёхмерная Гибкая Сварочная Платформа
Серия D28
| L（mm） | W（mm） | H（mm） | Материал | Модель |
| 1000 | 1000 | 200 | Чугун/Сталь | HX-3D28PTZ1010 |
| 1000 | 1500 | 200 | Чугун/Сталь | HX-3D28PTZ1015 |
| 1200 | 1000 | 200 | Чугун/Сталь | HX-3D28PTZ1210 |
| 1200 | 1200 | 200 | Чугун/Сталь | HX-3D28PTZ1010 |
| 2000 | 1000 | 200 | Чугун/Сталь | HX-3D28PTZ2010 |
| 2000 | 1500 | 200 | Чугун/Сталь | HX-3D28PTZ2015 |
| 2400 | 1200 | 200 | Чугун/Сталь | HX-3D28PTZ2412 |
| 3000 | 1500 | 200 | Чугун/Сталь | HX-3D28PTZ3015 |
| 3000 | 2000 | 200 | Чугун/Сталь | HX-3D28PTZ3015 |
| 4000 | 2000 | 200 | Чугун/Сталь | HX-3D28PTZ4020 |
Серия D16
| L（mm） | W（mm） | H（mm） | Материал | Модель |
| 1000 | 500 | 100 | Чугун/Сталь | HX-3D16PTZ1005 |
| 1000 | 1000 | 100 | Чугун/Сталь | HX-3D16PTZ1010 |
| 1200 | 1200 | 150 | Чугун/Сталь | HX-3D16PT1Z212 |
| 1500 | 1000 | 150 | Чугун/Сталь | HX-3D16PTZ1510 |
| 1500 | 1500 | 150 | Чугун/Сталь | HX-3D16PTZ1515 |
| 2000 | 1000 | 150 | Чугун/Сталь | HX-3D16PTZ2010 |
| 2400 | 1200 | 150 | Чугун/Сталь | HX-3D16PTZ2412 |

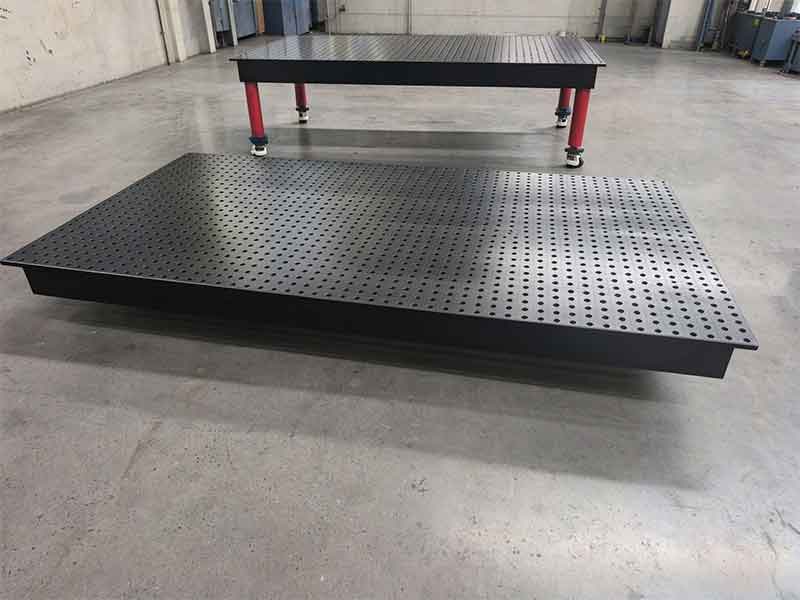

Двухмерная гибкая сварка
Серия D28
| L（mm） | W（mm） | H（mm） | Материал | Модель |
| 1000 | 1000 | 150 | Сталь | HX-2D28PTE1010 |
| 1200 | 1200 | 150 | Сталь | HX-2D28PTE1212 |
| 1500 | 1500 | 150 | Сталь | HX-2D28PTE1515 |
| 2000 | 1000 | 150 | Сталь | HX-2D28PTE2010 |
| 2400 | 1200 | 150 | Сталь | HX-2D28PTE2412 |
| 3000 | 1500 | 150 | Сталь | HX-2D28PTE3015 |
Серия D16
| L（mm） | W（mm） | H（mm） | Материал | Модель |
| 1000 | 1000 | 100 | Сталь | HX-2D16PTE1010 |
| 1200 | 800 | 150 | Сталь | HX-2D16PTE1208 |
| 1500 | 1000 | 150 | Сталь | HX-2D16PTE1510 |
| 2000 | 1000 | 150 | Сталь | HX-2D16PTE2010 |
| 2000 | 1500 | 150 | Сталь | HX-2D16PTE2015 |
