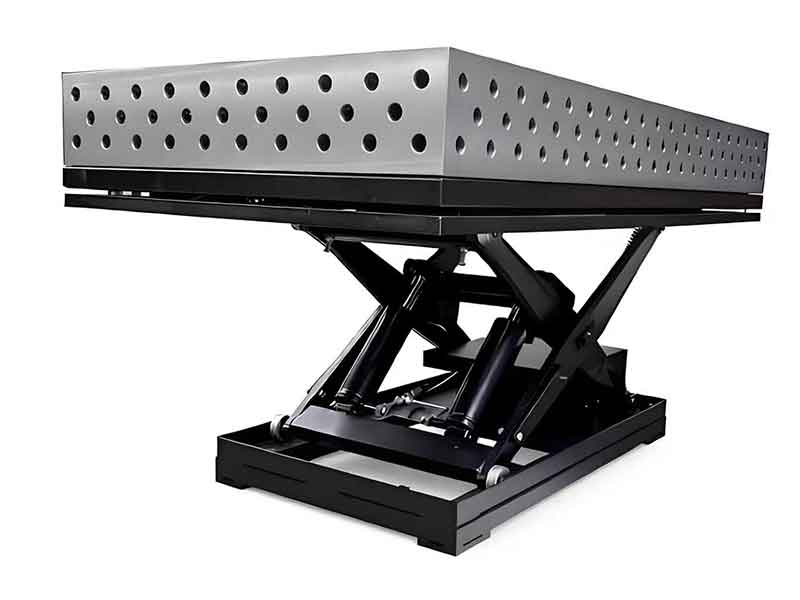

Подъёмная трёхмерная гибкая сварочная платформа
-
Трёхмерная сварочная платформа — прижимное устройство
-
Трёхмерная сварочная платформа — опорный угольник
-
Куб с Т-образными пазами
-
Координатно-измерительная платформа
-
Испытательная платформа
-
Чугунная напольная плита
-
Испытательная платформа для насосов
-
Платформа для усталостных испытаний
-
Платформа с Т-образными пазами
-
Чугунная угловая плита
-
Чугунная платформа
-
Сборочная платформа
-
Трёхмерная сварочная платформа — U-образный куб
-
Станочные отливки
Мраморная платформа

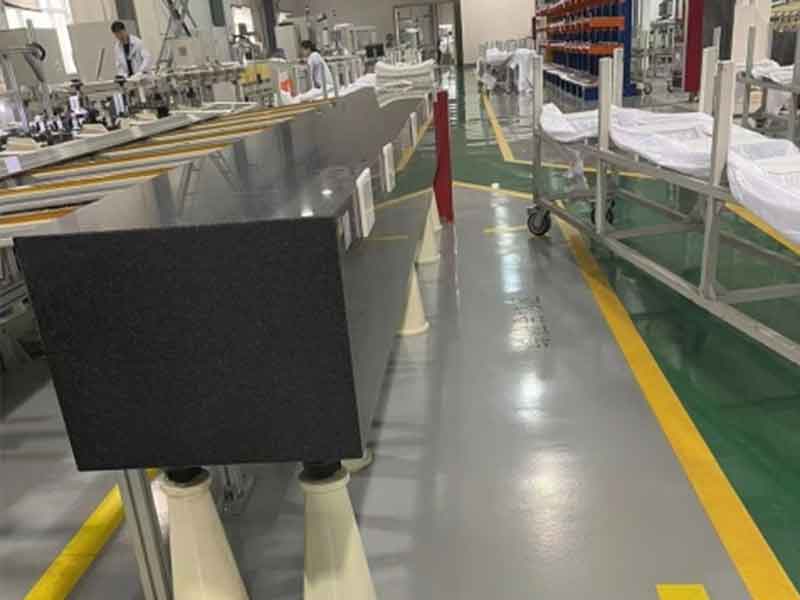

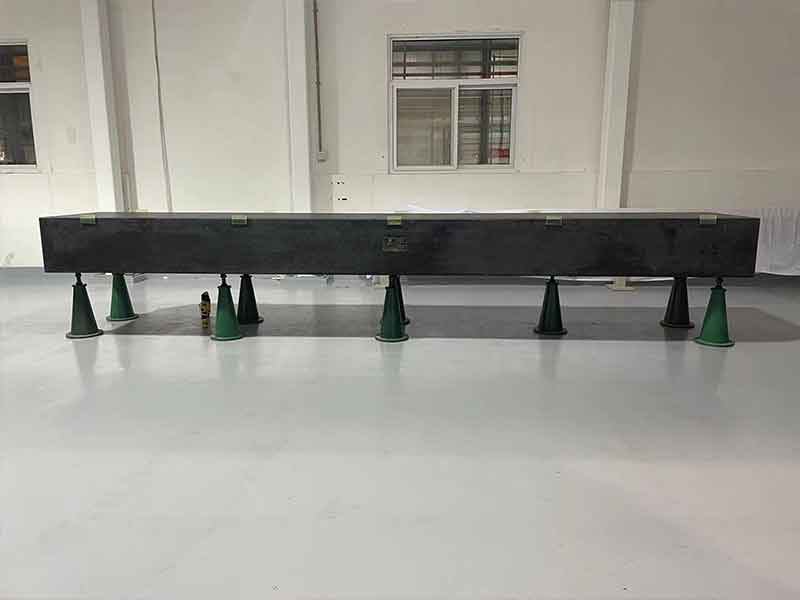

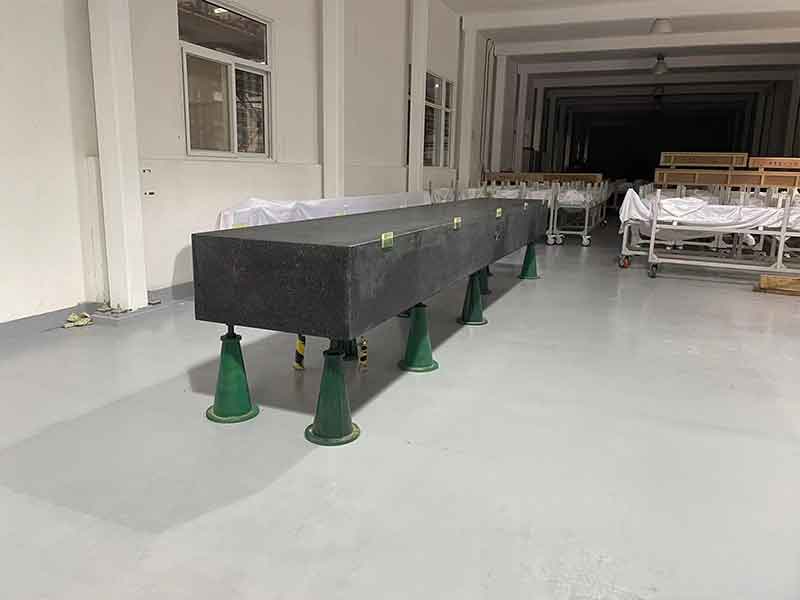

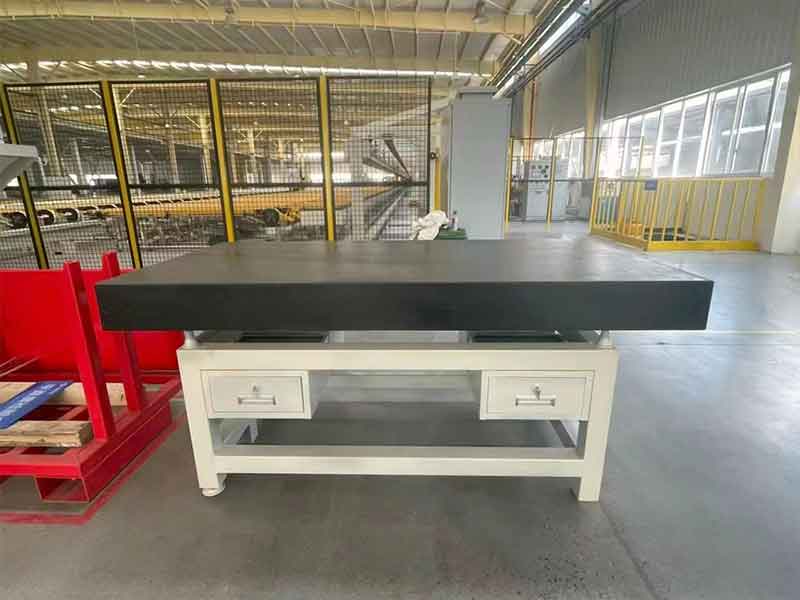

Измерительные платформы из мрамора/гранита являются основным специализированным измерительным инструментом для высокоточных контрольных работ на машиностроительных заводах и соответствуют действующему национальному стандарту GB/T 20428-2006 для каменных платформ.
Описание
маркер
Описание продукта

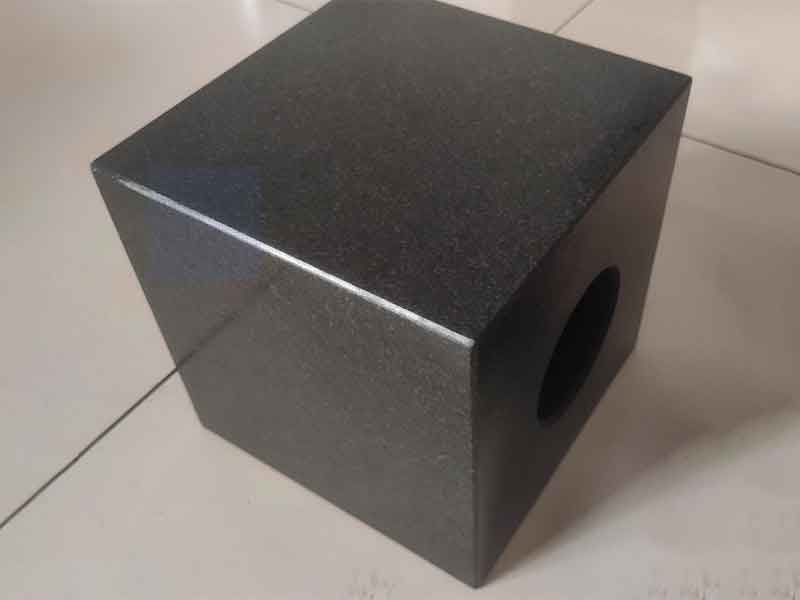

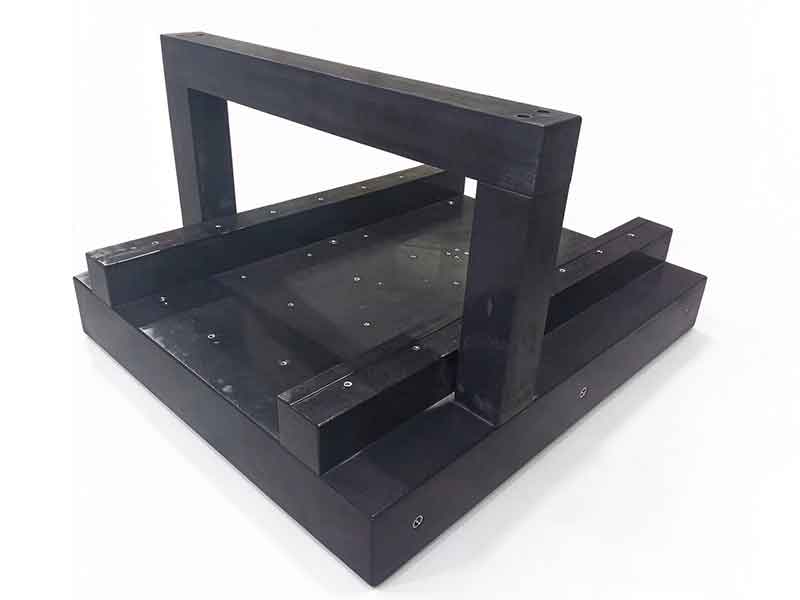

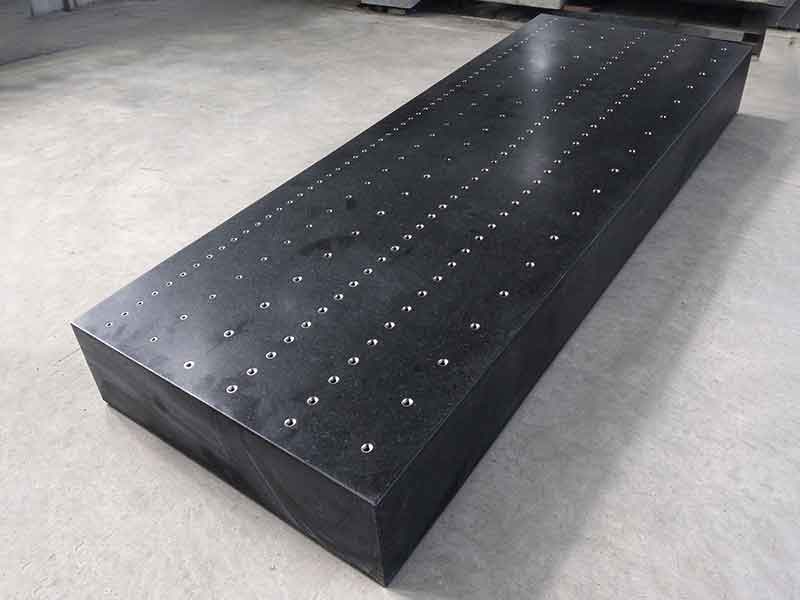

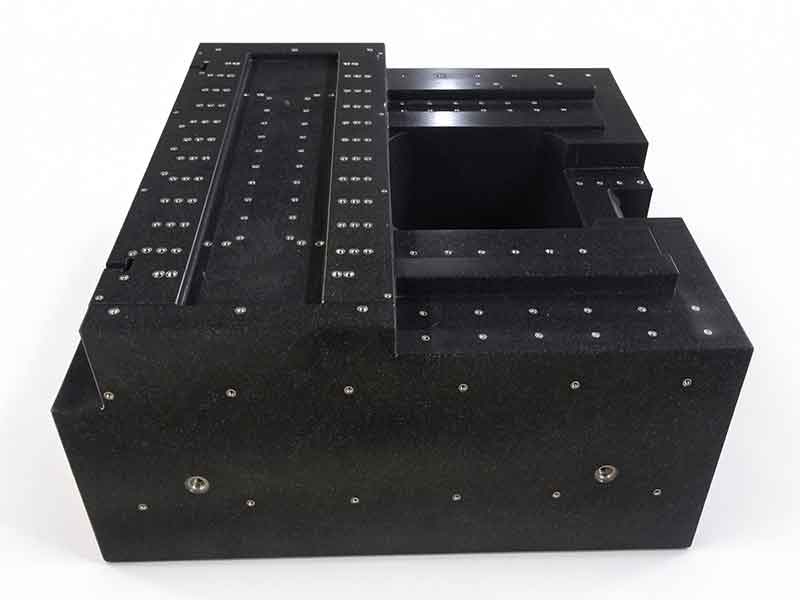

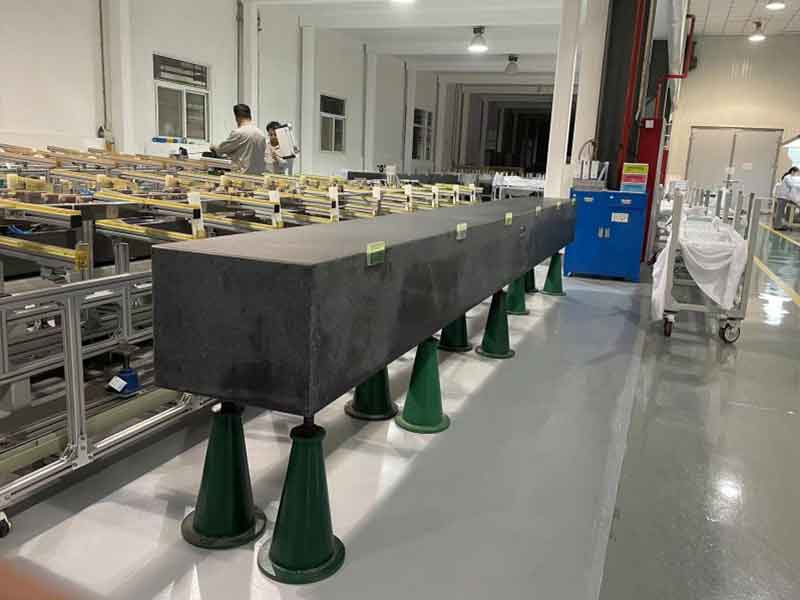

Измерительные платформы из мрамора/гранита являются основным специализированным измерительным инструментом для высокоточных контрольных работ на машиностроительных заводах и соответствуют действующему национальному стандарту GB/T 20428-2006 для каменных платформ. Благодаря превосходным свойствам высококачественного натурального камня каменные платформы стали предпочтительным оборудованием для промышленных операций по прецизионным измерениям, калибровке, метрологии и контролю качества и широко применяются в различных условиях эксплуатации, включая механическую обработку, прецизионное производство, изготовление станков, испытания и независимые метрологические лаборатории.

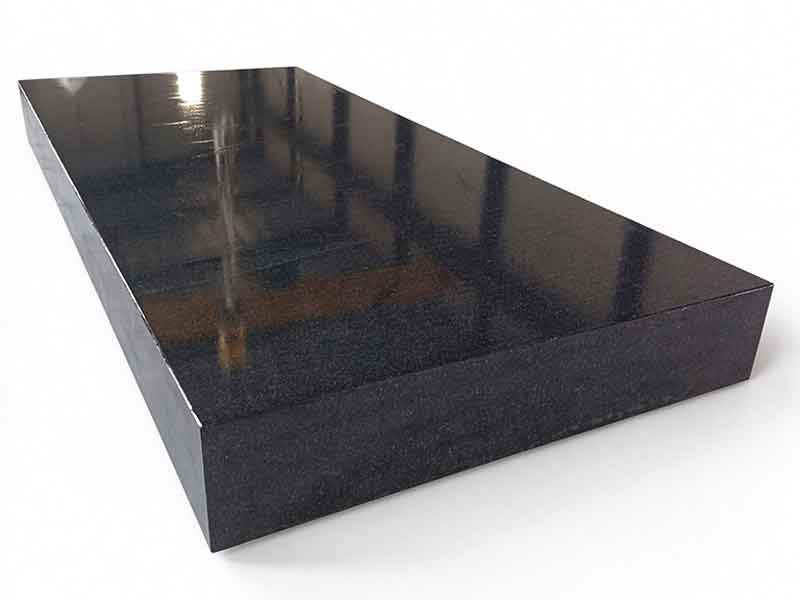

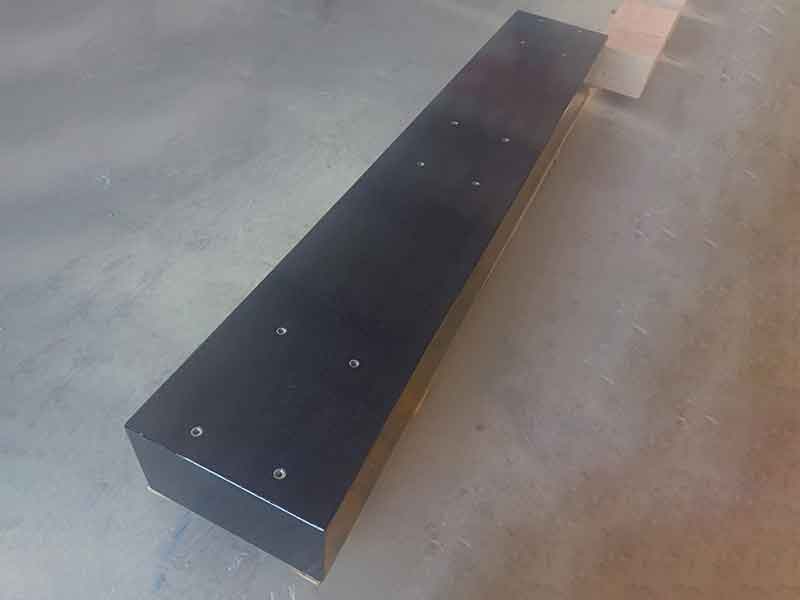

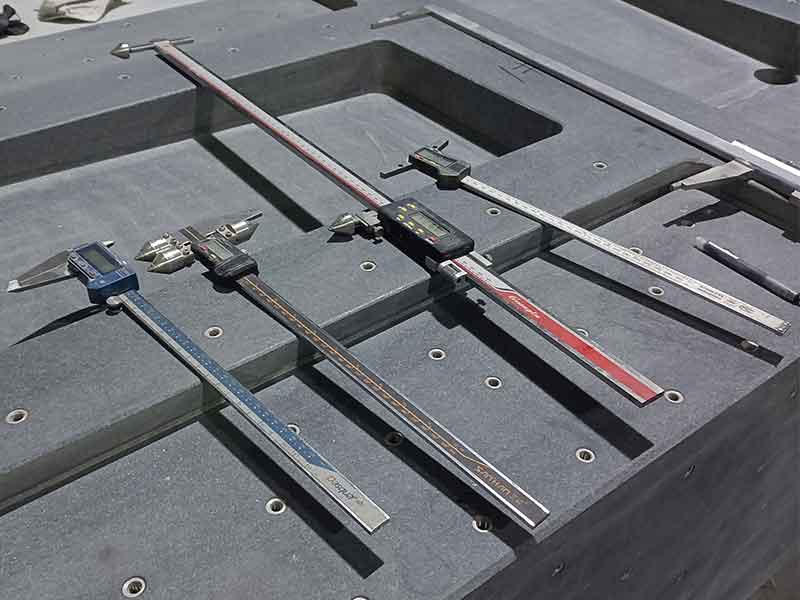

Данная измерительная платформа имеет глянцевую серо-черную поверхность, точную и аккуратную конструкцию, однородную и мелкую текстуру, а также отличается чрезвычайной стабильностью в эксплуатации. По сравнению с платформами из чугуна, каменная основа обладает высокой твёрдостью, постоянной точностью, превосходной устойчивостью к сжатию и износу, не подвержена деформации при длительном использовании, что позволяет постоянно обеспечивать точность измерений и эффективно избегать погрешностей, вызванных деформацией и износом чугунных платформ.
Материалы для изготовления продукта подбираются с особой тщательностью: используется только высококачественная натуральная порода, отличающаяся твердостью, износостойкостью и легкостью обработки, при этом строго соблюдаются производственные стандарты, предъявляющие требования к мелкозернистости и однородности структуры. Сырье и готовая продукция проходят тщательную проверку на отсутствие трещин, мягких включений и других дефектов, влияющих на эксплуатационные характеристики, что с самого начала гарантирует стабильную точность, долговечность и срок службы мраморной платформы, а также соответствие строгим требованиям промышленного высокоточного измерения и метрологии.
Данные измерительные платформы из камня поддерживают изготовление по индивидуальным заказам больших размеров с гибкими параметрами обработки: максимальная ширина может достигать 4000 мм, а длина — 6000 мм, что позволяет удовлетворить потребности в контроле крупных подшипниковых деталей и других крупногабаритных изделий, обеспечивая исключительную универсальность.
| Марка и модель
Д×Ш (мм) |
Класс точности | ||
| Класс 00 | Класс 0 | Класс 1 | |
| Допуск плоскостности (мкм) | |||
| 200×200 | 2.0 | 3.5 | 7 |
| 300×200 | 2.0 | 4 | 8 |
| 300×300 | 2.0 | 4 | 8 |
| 300×400 | 2.0 | 4 | 8 |
| 400×400 | 2.2 | 4.5 | 8.5 |
| 400×500 | 2.2 | 4.5 | 9 |
| 400×600 | 2.5 | 5 | 10 |
| 500×500 | 2.5 | 5 | 10 |
| 500×600 | 2.5 | 5 | 10 |
| 500×800 | 2.7 | 5.5 | 11 |
| 600×800 | 2.7 | 5.5 | 11 |
| 600×900 | 3.0 | 6 | 11.5 |
| 1000×750 | 3.0 | 6 | 12.5 |
| 1000×1000 | 3.5 | 7 | 13.5 |
| 1000×1200 | 3.5 | 7 | 14 |
| 1000×1500 | 4.0 | 8 | 16 |
| 1000×2000 | 4.5 | 9 | 18.5 |
| 1500×2000 | 5.0 | 10 | 20 |
| 1500×3000 | 6.5 | 13 | 25 |
| 2000×2000 | 5.5 | 11 | 22 |
| 2000×3000 | 6.5 | 13 | 27 |
| 2000×4000 | 8.0 | 16 | 32 |
| 2000×5000 | 9.5 | 19 | 37 |
| 3000×4000 | --- | 19 | 35 |
| 3000×5000 | --- | 22 | 40 |
| 3000×6000 | --- | 27 | 48 |
| ※Нестандартное изготовление по запросу | |||
связаться с нами
Сопутствующие популярные продукты

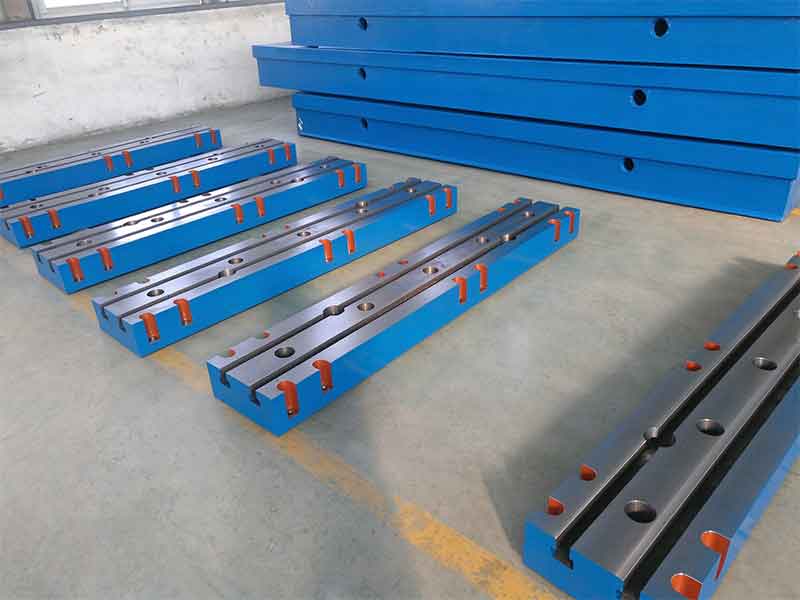

Направляющая с Т-образными пазами
Расположение напольных рельсов проектируется с учетом точек крепления монтажного или испытательного оборудования; они соединяются в обширную платформу, которая в основном используется для монтажа, испытаний, сварки и проверки крупногабаритного оборудования.

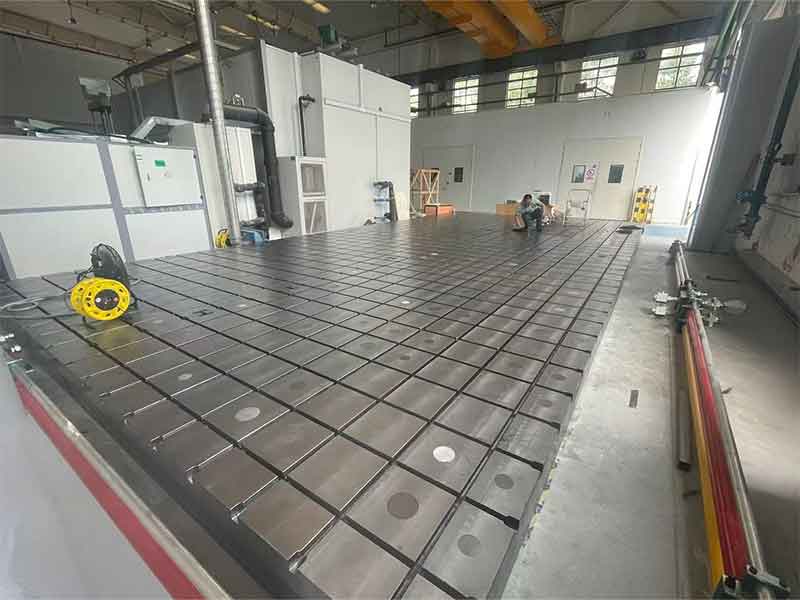

Испытательная платформа для насосов
Испытательная платформа для насосов представляет собой высокоточное эталонное оборудование из чугуна, специально предназначенное для проведения испытаний эксплуатационных характеристик, проверки устойчивости к давлению, испытаний расхода и напора, а также испытаний на долговечность различных типов центробежных насосов, насосов повышения давления и промышленных водяных насосов.

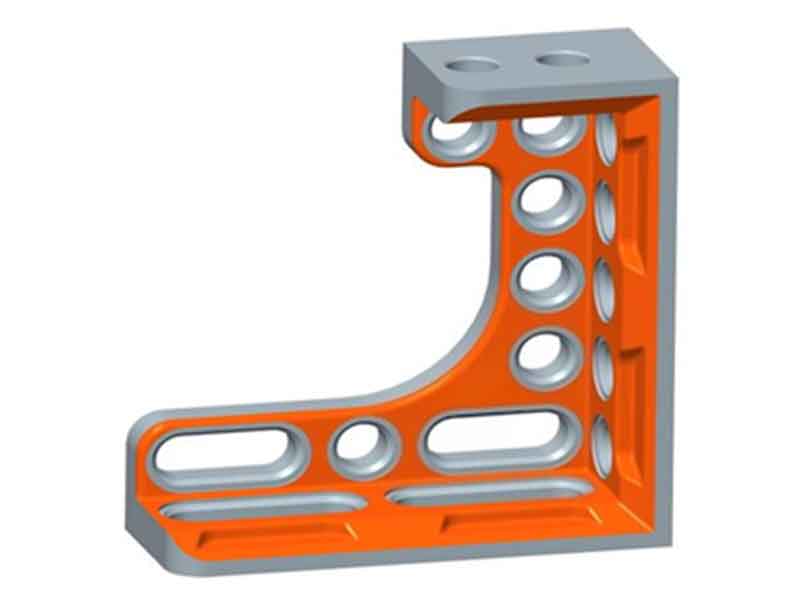

Трёхмерная сварочная платформа — опорный угольник
Опорный угольник — это ключевой опорный элемент в составе технологической оснастки и прецизионных позиционирующих столов. Благодаря многофункциональным эксплуатационным свойствам он подходит для различных задач прецизионной сборки, позиционирования и усиления, а также расширения рабочего стола, обеспечивая максимальную практичность и универсальность.
Трёхмерная Гибкая Сварочная Платформа
Трехмерные гибкие сварочные платформы изготавливаются из двух основных материалов: чугуна и стали. Благодаря конструкции с нижними ребрами жесткости они отличаются общей прочностью и долговечностью, не подвержены деформации и подходят в качестве высокоточных модульных эталонных платформ для сварочного оборудования в различных отраслях промышленности.
Координатно-измерительная платформа
Трехосевая измерительная платформа представляет собой высокоточную эталонную платформу из чугуна, предназначенную для прецизионного контроля механических изделий, проверки размеров и использования в комплекте с координатно-измерительными машинами.
Чугунная поверочная линейка
Прямоугольный угольник изготовлен из высококачественного чугуна HT250-300, рабочая поверхность обработана методом раскребления или прецизионного шлифования. Он отличается прочной конструкцией, устойчивостью к деформации, износостойкостью и стабильной точностью, что делает его подходящим для применения в условиях промышленного прецизионного контроля.

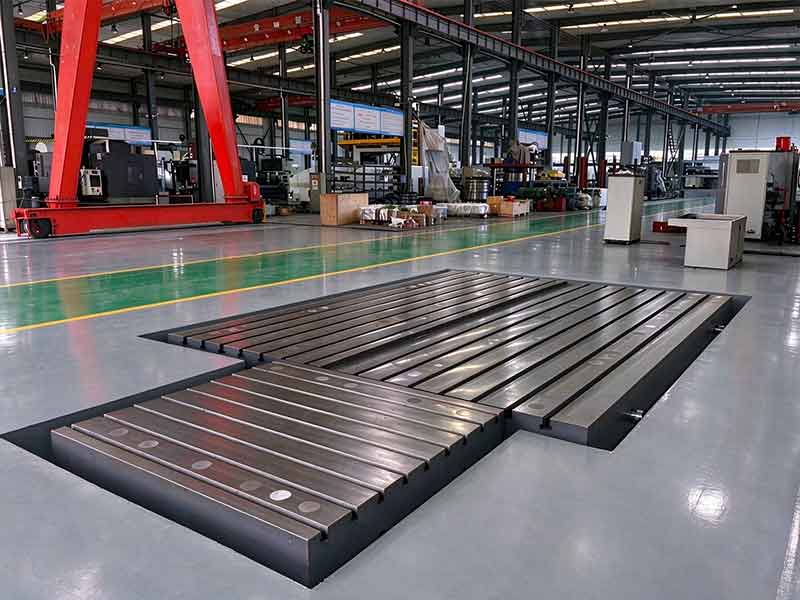

Вибрационная испытательная платформа
Вибрационная испытательная платформа представляет собой специальную высокоточную эталонную платформу из чугуна, предназначенную для проведения вибрационных испытаний промышленных деталей, электромеханического оборудования и готовых изделий, а также для моделирования вибраций в реальных условиях эксплуатации и проверки на усталостный резонанс.
Чугунная платформа
Чугунные платформы являются основными эталонными измерительными приборами в таких областях, как механическая обработка, прецизионная диагностика, сборка оборудования, испытания, тестирование и метрология.
V-образная призма
V-образные блоки (стойки), также называемые V-образными железными блоками, однопазовыми или трёхпазовыми, изготавливаются из чугуна или мрамора в соответствии со стандартом JB/T8047-2023.

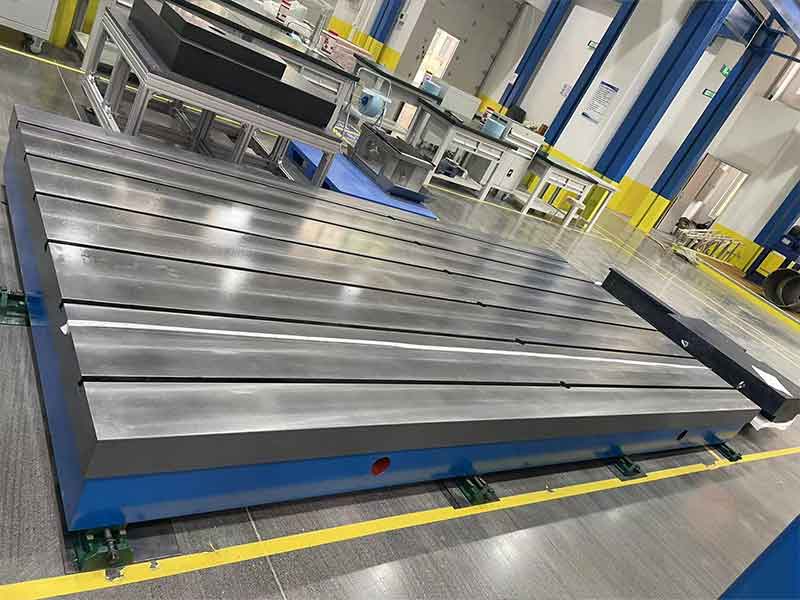

Испытательная платформа для электродвигателей
Испытательная платформа для электродвигателей представляет собой высокоточную эталонную платформу из чугуна, предназначенную для проверки характеристик электродвигателей, испытаний в режиме буксировки, типовых испытаний и испытаний под нагрузкой.

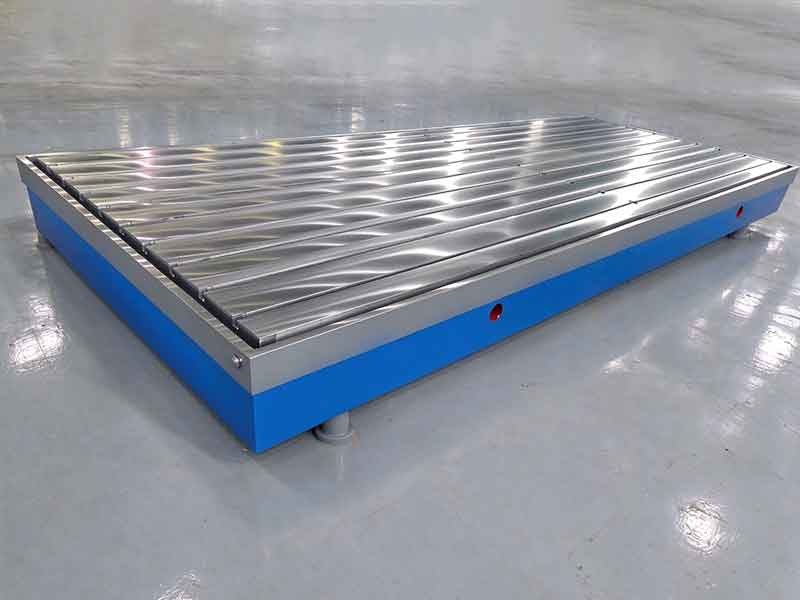

Испытательная платформа
Испытательная платформа представляет собой специализированную инфраструктуру, созданную специально для научно-исследовательских работ, испытаний и проверки оборудования в различных лабораториях.

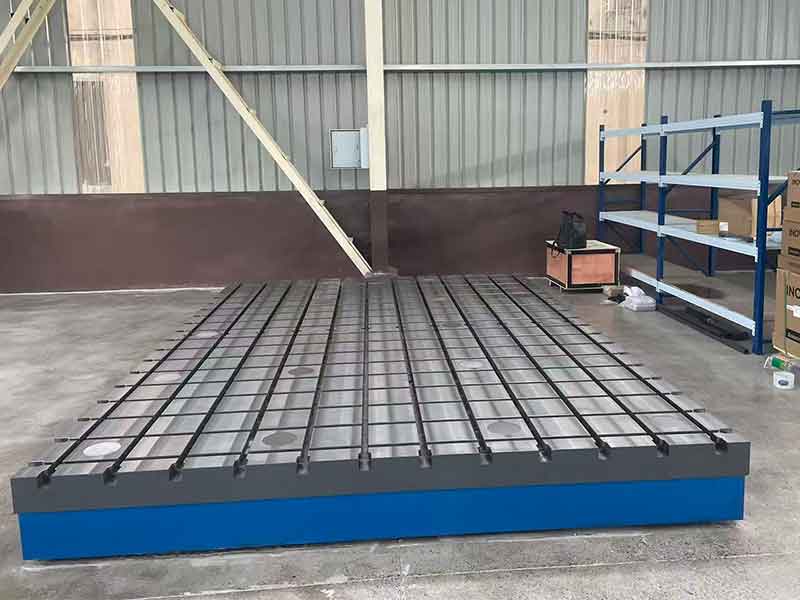

Чугунная напольная плита
Железный пол представляет собой платформу для тяжелых нагрузок, предназначенную для использования в промышленных цехах, при проведении испытаний и контролей, а также при монтаже оборудования.
Платформа с Т-образными пазами
Платформа с Т-образными пазами представляет собой специализированную базовую монтажную платформу для лабораторных и промышленных испытаний оборудования. Она соответствует действующему национальному стандарту GB/T22095-2008 для чугунных платформ и изготавливается с использованием специализированных нестандартных технологий.
Куб с Т-образными пазами
Квадратные блоки, также известные как блоки с Т-образными пазами или подкладные блоки, изготавливаются из высокопрочного чугуна HT200-300 и обладают как превосходной жесткостью, так и амортизирующими свойствами.
Станочные отливки
Отливки для станков и механические отливки производятся в строгом соответствии с последней редакцией национального отраслевого стандарта GB/T 9439-2023. Они отвечают требованиям, предъявляемым к различным видам промышленного оборудования, основным механическим узлам и отливкам для станков.

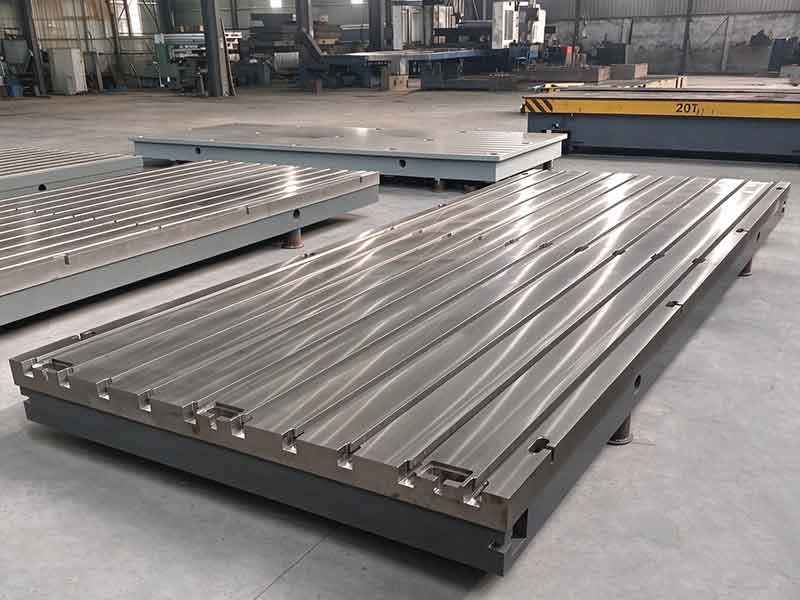

Платформа для усталостных испытаний
